1. Виды электростанций 3
Отработавшее ядерное топливо
Введение ядерный реактор

Оглавление


Введение 2

1.Виды электростанций 3

Тепловые электростанции - они преобразуют различные виды энергии в энергию нагретого теплоносителя (в основном воды), который, в свою очередь, передает свою энергию на турбину, вырабатывающую электрический ток. К этому виду относятся угольные, газовые, атомные электростанции, электростанции, работающие на нефти и ее производных, некоторые виды солнечных. 3

Гидроэлектростанции - преобразовывают энергию движущейся воды в электричество, передавая ее непосредственно на турбину. К ним относятся гидроэлектростанции и приливные электростанции. 3

Электростанции, непосредственно вырабатывающие электричество - солнечные на фотоэлементах, ветряные. 3

2.Принцип работы АЭС 5

3.Состав основного оборудования энергоблоков АЭС 8

Заключение 10

Литература 11


Введение


Энергия - это основа основ. Все блага цивилизации, все материальные сферы деятельности человека - от стирки белья до исследования Луны и Марса - требуют расхода энергии. И чем дальше, тем больше.

 На сегодняшний день энергия атома широко используется во многих отраслях экономики. Строятся мощные подводные лодки и надводные корабли с ядерными энергетическими установками. С помощью мирного атома осуществляется поиск полезных ископаемых. Массовое применение в биологии, сельском хозяйстве, медицине, в освоении космоса нашли радиоактивные изотопы.

В России имеется 9 крупных атомных электростанций (АЭС), и практически все они расположены в густонаселенной европейской части страны. В 30-километровой зоне этих АЭС проживает более 4 млн. человек.

Но, опасна ли ядерная энергетика?

Этим вопросом особенно часто стали задаваться в последнее время, особенно после аварий на атомных электростанциях. И если опасность все же имеется, то каким образом можно уменьшить риск неприятных последствий аварии? И где же причина того или иного фактора опасности?

В данном реферате будут освещены основные вопросы устройства и работы атомных электростанций. Способы преобразования ядерной энергии в механическую и электрическую.

1.Виды электростанций


Все аппараты для преобразования различных видов энергии в электрическую - электростанции можно условно разделить на следующие виды:

Тепловые электростанции - они преобразуют различные виды энергии в энергию нагретого теплоносителя (в основном воды), который, в свою очередь, передает свою энергию на турбину, вырабатывающую электрический ток. К этому виду относятся угольные, газовые, атомные электростанции, электростанции, работающие на нефти и ее производных, некоторые виды солнечных.

Гидроэлектростанции - преобразовывают энергию движущейся воды в электричество, передавая ее непосредственно на турбину. К ним относятся гидроэлектростанции и приливные электростанции.

Электростанции, непосредственно вырабатывающие электричество - солнечные на фотоэлементах, ветряные.


Атомные электростанции относятся к тепловым, так как в их устройстве имеются тепловыделители, теплоноситель и генератор электрического тока - турбина. Существуют как одноконтурные АЭС, так и двух-трех-контурные

(это зависит от типа ядерного реактора).

Положительное значение атомных электростанций в энергобалансе очевидно. Гидроэнергетика для своей работы требует создание крупных водохранилищ, под которыми затапливаются большие площади плодородных земель по берегам рек. Вода в них застаивается и теряет свое качество, что в свою очередь обостряет проблемы водоснабжения, рыбного хозяйства и индустрии досуга.



 Теплоэнергетические станции в наибольшей степени способствуют разрушению биосферы и природной среды Земли. Они уже истребили многие десятки тонн органического топлива. Для его добычи из сельского хозяйства и других сфер изымаются огромные земельные площади. В местах открытой добычи угля образуются “лунные ландшафты . Все тепловые энергетические установки мира выбрасывают в атмосферу за год до 250 млн. т золы и около 60 млн. т сернистого ангидрида.

Атомные электростанции – третий “кит” в системе современной мировой энергетики. Техника АЭС, бесспорно, является крупным достижением НТП. В случае безаварийной работы атомные электростанции не производят практически никакого загрязнения окружающей среды, кроме теплового. Правда в результате работы АЭС (и предприятий атомного топливного цикла) образуются радиоактивные отходы, представляющие потенциальную опасность. Однако объем радиоактивных отходов очень мал, они весьма компактны, и их можно хранить в условиях, гарантирующих отсутствие утечки наружу.

2.Принцип работы АЭС


Атомная электростанция представляет собой комплекс технических сооружений, предназначенных для выработки электрической энергии путем использования энергии, выделяемой при контролируемой ядерной реакции.

c:\users\старковы\desktop\мирный атом\1.jpg

Рис.1. Атомная электростанция

В качестве распространенного топлива для атомных электростанций применяется уран. Реакция деления осуществляется в основном блоке атомной электростанции – ядерном реакторе.

        Наиболее pаспpостpанен pеактоp на обогащенном уpане, в котоpом и теплоносителем, и замедлителем является обычная, или «легкая», вода. Реавтор второго типа – газоохлаждаемый – с графитовым замедлителем. В реакторе третьего типа и теплоносителем, и замедлителем является тяжелая вода, а топливом природный уран. Кроме того существует реактор на быстрых нейтронах.

Принцип действия атомных электростанций во многом схож с действием электростанций на органическом топливе. Главное различие – это топливо. На атомной электростанции применяется уран – предварительно обогащенная природная руда, и пар производится посредством расщепления ядра, а не сжигания нефти, газа или угля. Атомные электростанции не сжигают топливо, благодаря чему не загрязняется атмосфера. (рис.2)

Процесс происходит следующим образом:

Крошечные частицы урана, которые называются атомы, расщепляются.

Во время расщепления высвобождаются еще более малые элементы атома – нейтроны.

Нейтроны сталкиваются с атомами урана, в результате выделяется тепло, необходимое для выработки электричества.(рис.3)

tehnologii_04

Рис.2.Устройство атомной электростанции

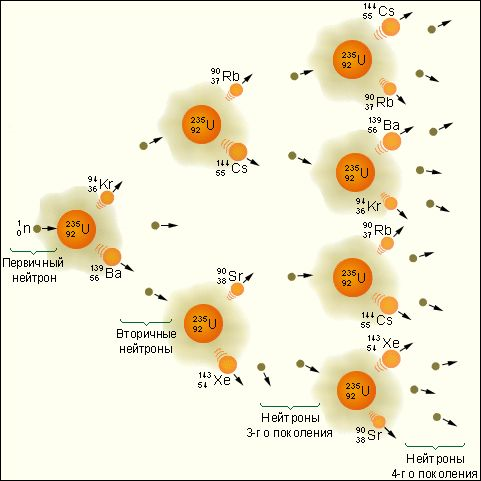

Рис.3.Цепная реакция деления урана

На рис.4(б) схематично показаны устройства, в которых энергия пара преобразуется в электрическую. Посредством этого пара вращается турбина, которая, в свою очередь, приводит во вращение ротор генератора электрического тока. Отработанный пар поступает в конденсатор и превращается в воду. Затем весь цикл повторяется.

c:\users\старковы\appdata\local\microsoft\windows\temporary internet files\content.word\20110423_202816.jpg

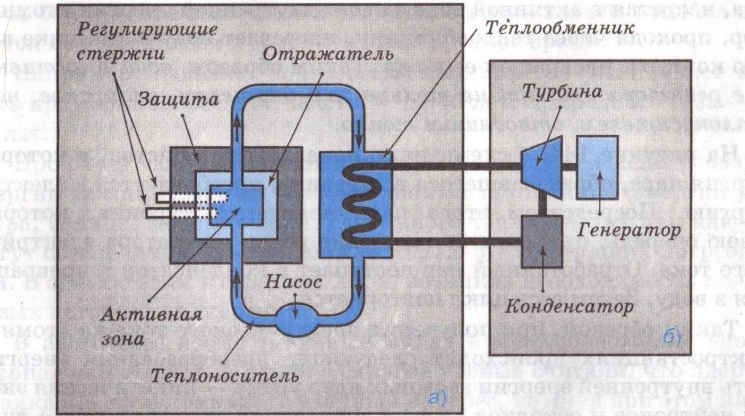

Рис.4.а-основные части реактора на медленных нейтронах, б- устройства, в которых энергия пара преобразуется в электроэнергию

При получении электрического тока на атомных электростанциях происходят следующие преобразования энергии:

Часть внутренней энергии атомных ядер урана кинетическая энергия нейтронов и осколков ядер внутренняя энергия воды внутренняя энергия пара кинетическая энергия пара кинетическая энергия ротора турбины и ротора генератора электрическая энергия.

Безопасность и экологичность работы реактора обеспечиваются жестким выполнением регламента – специальных правил эксплуатации и большим количеством контрольного оборудования, которое предназначено для эффективного управления реактором.

Если один из параметров реактора – температура, давление, мощность – достигнет недопустимого значения, сработает аварийная защита, которая быстро прекратит цепную ядерную реакцию в активной зоне реактора.

3.Состав основного оборудования энергоблоков АЭС


Выбор преимущественно применяемого типа реактора определяется главным образом накопленным опытом в реакторостроении, а также наличием необходимого промышленного оборудования, сырьевых запасов и т. д. В РФ строят главным образом графито-водные и водо-водяные реакторы. На АЭС США наибольшее распространение получили водо-водяные реакторы. Графито-газовые реакторы применяются в Англии. В атомной энергетике Канады преобладают АЭС с тяжеловодными реакторами.

В зависимости от вида и агрегатного состояния теплоносителя создаётся тот или иной термодинамический цикл АЭС. Выбор верхней температурной границы термодинамического цикла определяется максимально допустимой температурой оболочек тепловыделяющих элементов (ТВЭЛ), содержащих ядерное горючее, допустимой температурой собственно ядерного горючего, а также свойствами теплоносителя, принятого для данного типа реактора.

При работе реактора концентрация делящихся изотопов в ядерном топливе постепенно уменьшается, т. е. ТВЭЛы выгорают. Поэтому со временем их заменяют свежими. Ядерное горючее перезагружают с помощью механизмов и приспособлений с дистанционным управлением. Отработавшие ТВЭЛы переносят в бассейн выдержки, а затем направляют на переработку.

К реактору и обслуживающим его системам относятся: собственно реактор с биологической защитой, теплообменники, насосы или газодувные установки, осуществляющие циркуляцию теплоносителя; трубопроводы и арматура циркуляционного контура; устройства для перезагрузки ядерного горючего; системы спец. вентиляции, аварийного расхолаживания и др.

В зависимости от конструктивного исполнения реакторы имеют отличительные особенности: в корпусных реакторах ТВЭЛы и замедлитель расположены внутри корпуса, несущего полное давление теплоносителя; в канальных реакторах ТВЭЛы, охлаждаемые теплоносителем, устанавливаются в специальных трубах-каналах, пронизывающих замедлитель, заключённый в тонкостенный кожух.

Для предохранения персонала АЭС от радиационного облучения реактор окружают биологической защитой, основным материалом для которой служат бетон, вода, серпентиновый песок.

При авариях в системе охлаждения реактора для исключения перегрева и нарушения герметичности оболочек ТВЭЛов предусматривают быстрое (в течение несколько секунд) глушение ядерной реакции; аварийная система расхолаживания имеет автономные источники питания.

Оборудование машинного зала АЭС аналогично оборудованию машинного зала ТЭС. Отличительная особенность большинства АЭС — использование пара сравнительно низких параметров, насыщенного или слабоперегретого.

При этом для исключения эрозионного повреждения лопаток последних ступеней турбины частицами влаги, содержащейся в пару, в турбине устанавливают сепарирующие устройства. Иногда необходимо применение выносных сепараторов и промежуточных перегревателей пара.

В связи с тем что теплоноситель и содержащиеся в нём примеси при прохождении через активную зону реактора активируются, конструктивное решение оборудования машинного зала и системы охлаждения конденсатора турбины одноконтурных АЭС должно полностью исключать возможность утечки теплоносителя. На двухконтурных АЭС с высокими параметрами пара подобные требования к оборудованию машинного зала не предъявляются.

Заключение


В данной работе были рассмотрены принципы работы атомных электростанций. А также их детальное описание включая в себя основное оборудование и его характеристики. Были описаны основные реакторы которые применяются в наше время. В настоящее время разрабатываются международные проекты ядерных реакторов нового поколения, например ГТ-МГР, которые позволят повысить безопасность и увеличить КПД АЭС.

Из выше изложенного материала мы пришли к выводу, что АЭС экономичнее обычных тепловых станций, а, самое главное, при правильной их эксплуатации – это чистые источники энергии.

Вместе с тем, развивая ядерную энергетику в интересах экономики, нельзя забывать о безопасности и здоровье людей, так как ошибки могут привести к катастрофическим последствиям.

c:\users\старковы\appdata\local\microsoft\windows\temporary internet files\content.word\20110423_210051.jpg

Рис.5.Авария на Чернобыльской АЭС 26 апреля 1986г

Литература


1.Мякишев Г.Я. Физика.11 класс: учеб.для общеобразоват.учреждений: базовый и профил.уровни / Г.Я.Мякишев, Б.Б.Буховцев, В.М. Чагугин; под ред. В.И. Николаева, Н.А. Парфентьевой. – 17-е изд., М.:Просвещение,2008.

2.Перышкин А.В. Физика. 9 кл.: Учеб. для общеобразоват. учеб. заведений

/ А.В.Перышкин, Е.М.Гутник. – 5 –е изд., - М.: Дрофа,2002.

3. Климов А. Н. Ядерная физика и ядерные реакторы. М.: Атомиздат, 1971.

4. Рудик А. П. Физические основы ядерных реакторов. М.: Атомиздат, 1980.
