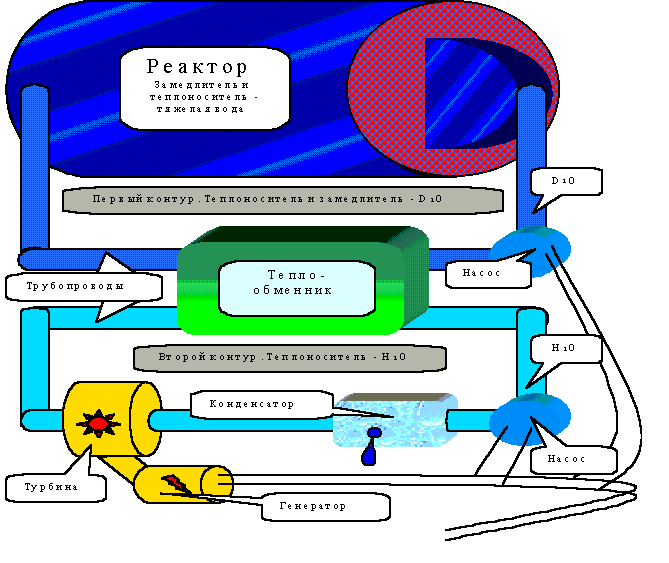

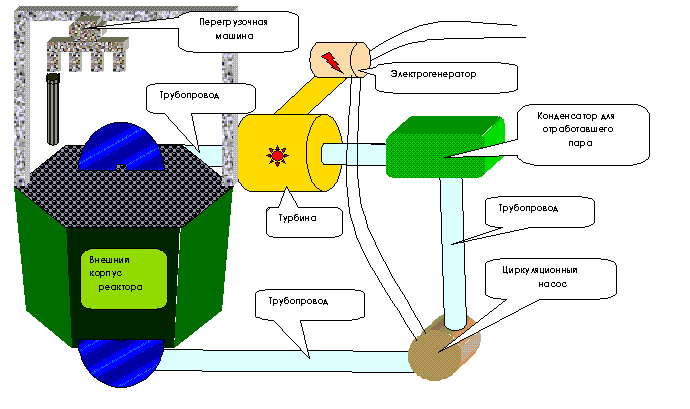

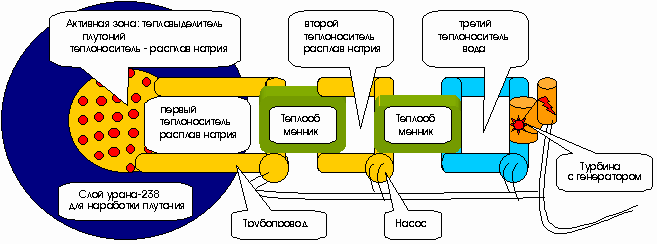

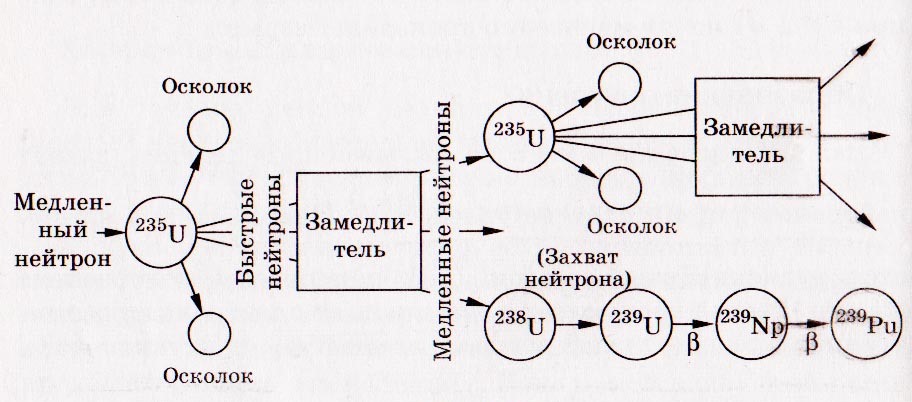

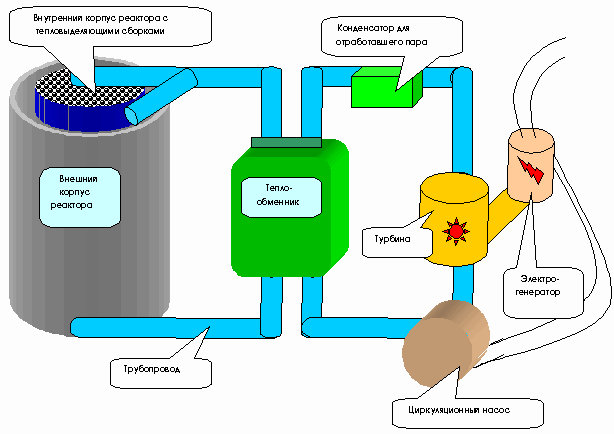

Оглавление Введение . . ………………………………………………………..3 1.Ядерный реактор ……………………………………………….4 2. Устройство различных типов ядерных реакторов………........8 2.1. ВВЭР…………………………………………………………8 2.2. РБМК…………………………………………………………9 2.3. Реактор на тяжелой воде. …………………………..9 2.4. Реактор с шаровой засыпкой………………………………10 2.5. Реактор на быстрых нейтронах……………………………11 Заключение ……………………………………………………….12 Литература ………………………………………………………..13 Введение Опыт прошлого свидетельствует, что проходит не менее 80 лет, прежде чем одни основные источники энергии заменяются другими - дерево заменил уголь, уголь - нефть, нефть - газ, химические виды топлива заменила атомная энергетика. История овладения атомной энергией - от первых опытных экспериментов - насчитывает около 60 лет, когда в 1938г. была открыта реакция деления урана. В 30-е годы нашего столетия известный ученый И.В. Курчатов обосновывал необходимость развития научно-практических работ в области атомной техники в интересах народного хозяйства страны.  Рис.1 Игорь Васильевич Курчатов (1903-1960) В 1946 г. в России был сооружен и запущен первый на Европейско-Азиатском континенте ядерный реактор. Создается уранодобывающая промышленность. Организовано производство ядерного горючего – урана-235 и плутония-239, налажен выпуск радиоактивных изотопов. В 1954 г. начала работать первая в мире атомная станция в г. Обнинске, а через 3 года на океанские просторы вышло первое в мире атомное судно – ледокол “Ленин”. Начиная с 1970 г. во многих странах мира осуществляются масштабные программы развития ядерной энергетики. В настоящее время сотни ядерных реакторов работают по всему миру. 1. Ядерный реакторЯдерный реактор - аппарат, в котором происходят ядерные реакции - превращения одних химических элементов в другие. Для этих реакций необходимо наличие в реакторе делящегося вещества, которое при своем распаде выделяет элементарные частицы, способные вызвать распад других ядер.Деление атомного ядра может произойти самопроизвольно или при попадании в него элементарной частицы. Самопроизвольный распад в ядерной энергетике не используется из-за очень низкой его интенсивности.В качестве делящегося вещества в настоящее время могут использоваться изотопы урана — уран-235 и уран-238, а также плутоний-239.В ядерном реакторе происходит цепная реакция. Ядра урана или плутония распадаются, при этом образуются два-три ядра элементов середины таблицы Менделеева, выделяется энергия, излучаются гамма-кванты и образуются два или три нейтрона, которые, в свою очередь, могут прореагировать с другими атомами и, вызвав их деление, продолжить цепную реакцию. Для распада какого-либо атомного ядра необходимо попадание в него элементарной частицы с определенной энергией (величина этой энергии должна лежать в определенном диапазоне: более медленная или более быстрая частица просто оттолкнется от ядра, не проникнув в него). Наибольшее значение в ядерной энергетике имеют нейтроны.В зависимости от скорости элементарной частицы выделяют два вида нейтронов: быстрые и медленные. Нейтроны разных видов по-разному влияют на ядра делящихся элементов.Уран-238 делится только быстрыми нейтронами. При его делении выделяется энергия и образуется 2-3 быстрых нейтрона. Вследствие того, что эти быстрые нейтроны замедляются в веществе урана-238 до скоростей, неспособных вызвать деление ядра урана-238, цепная реакция в уране-238 протекать не может.Поскольку в естественном уране основной изотоп - уран-238, то цепная реакция в естественном уране протекать не может.В уране-235 цепная реакция протекать может, так как наиболее эффективно его деление происходит, когда нейтроны замедлены в 3-4 раза по сравнению с быстрыми, что происходит при достаточно длинном их пробеге в толще урана без риска быть поглощенными посторонними веществами или при прохождении через вещество, обладающее свойством замедлять нейтроны, не поглощая их. Рис.2 Схема процессов в ядерном реакторе Поскольку в естественном уране имеется достаточно большое количество веществ, поглощающих нейтроны, то в современных ядерных реакторах необходимо для замедления нейтронов применять не сам уран, а другие вещества, мало поглощающие нейтроны (например, графит или тяжелая вода).Обыкновенная вода нейтроны замедляет очень хорошо, но сильно их поглощает. Поэтому для нормального протекания цепной реакции при использовании в качестве замедлителя обыкновенной легкой воды необходимо использовать уран с высокой долей делящегося изотопа - урана-235 (обогащенный уран).Графит хорошо замедляет нейтроны и плохо их поглощает. Поэтому при использовании графита в качестве замедлителя можно использовать менее обогащенный уран, чем при использовании легкой воды.Тяжелая вода очень хорошо замедляет нейтроны и плохо их поглощает. Поэтому при использовании тяжелой воды в качестве замедлителя можно использовать менее обогащенный уран, чем при использовании легкой воды. Но производство тяжелой воды очень трудоемко и экологически опасно.При попадании медленного нейтрона в ядро урана-235 он может быть захвачен этим ядром. При этом произойдет ряд ядерных реакций, итогом которых станет образование ядра плутония-239. (Плутоний-239 в принципе может тоже использоваться для нужд ядерной энергетики, но в настоящее время он является одним из основных компонентов начинки атомных бомб.) Поэтому ядерное топливо в реакторе не только расходуется, но и нарабатывается. У некоторых ядерных реакторов основной задачей является как раз такая наработка.Другим способом решить проблему необходимости замедления нейтронов является создание реакторов без необходимости их замедлять - реакторов на быстрых нейтронах. В таком реакторе основным делящимся веществом является не уран, а плутоний. Уран же (используется уран-238) выступает как дополнительный компонент реакции - от быстрого нейтрона, выпущенного при распаде ядра плутония, произойдет распад ядра урана с выделением энергии и испусканием других нейтронов, а при попадании в ядро урана замедлившегося нейтрона он превратится в плутоний-239, возобновляя тем самым запасы ядерного топлива в реакторе. В связи с малой величиной поглощения нейтронов плутонием цепная реакция в сплаве плутония и урана-238 идти будет, причем в ней будет образовываться большое количество нейтронов.Таким образом, в ядерном реакторе должен использоваться либо обогащенный уран с замедлителем, поглощающем нейтроны, либо необогащенный уран с замедлителем, мало поглощающем нейтроны, либо сплав плутония с ураном без замедлителя.И    так, основные элементы ядерного реактора являются:1) ядерное горючее ( , и ); 2) замедлитель нейтронов (тяжелая или обычная вода, графит и др.); 3) теплоноситель для вывода энергии, образующейся при работе реактора (вода, жидкий натрий и др.); 4) Устройство для регулирования скорости реакции (вводимые в рабочее пространство реактора стержни, содержащие кадмий или бор – вещества, которые хорошо поглощают нейтроны). Снаружи реактор окружают защитной оболочкой, задерживающей γ-излучение и нейтроны. Оболочку выполняют из бетона с железным наполнителем.  Рис.3 Основные элементы ядерного реактора 2. Устройство различных типов ядерных реакторов В настоящее время в мире существует пять типов ядерных реакторов. Это реактор ВВЭР (Водо-Водяной Энергетический реактор), РБМК (Реактор Большой Мощности Канальный), реактор на тяжелой воде, реактор с шаровой засыпкой и газовым контуром, реактор на быстрых нейтронах. У каждого типа реактора есть особенности конструкции, отличающие его от других, хотя, безусловно, отдельные элементы конструкции могут заимствоваться из других типов. ВВЭР строились в основном на территории бывшего СССР и в Восточной Европе, реакторов типа РБМК много в России, странах Западной Европы и Юго-Восточной Азии, реакторы на тяжелой воде в основном строились в Америке. 2.1. ВВЭР Из самого названия реактора ВВЭР следует, что у него и замедлителем, и теплоносителем является обычная легкая вода. В качестве топлива используется обогащенный до 4.5% уран. Принципиальная схема реактора ВВЭР представлена на рис.4.  Рис.4. Схема реактора ВВЭР Как видно из схемы, он имеет два контура. Первый контур, реакторный, полностью изолирован от второго, что уменьшает радиоактивные выбросы в атмосферу. Циркуляционные насосы прокачивают воду через реактор и теплообменник .Вода реакторного контура находится под повышенным давлением, так что несмотря на ее высокую температуру (293 градуса - на выходе, 267 - на входе в реактор) ее закипания не происходит. Вода второго контура находится под обычным давлением, так что в теплообменнике она превращается в пар. В теплообменнике-парогенераторе теплоноситель, циркулирующий по первому контуру, отдает тепло воде второго контура. Пар, генеруемый в парогенераторе, по главным паропроводам второго контура поступает на турбины и, отдает часть своей энергии на вращение турбины, после чего поступает в конденсатор. Конденсатор, охлаждаемый водой циркуляционного контура ,обеспечивает сбор и конденсацию отработавшего пара. Конденсат, пройдя систему подогревателей, подается снова в теплообменник.Энергетическая мощность большинства реакторов ВВЭР в нашей стране - 1000 мегаватт (Мвт). 2.2. РБМК В активной зоне РБМК происходит кипение - из реактора поступает пароводная смесь, которая, проходя через сепараторы, делится на воду, возвращающуюся на вход реактора, и пар, который идет непосредственно на турбину. Электричество, вырабатываемое турбиной, тратится, как и в реакторе ВВЭР, также на работу циркуляционных насосов. Его принципиальная схема - на рис.5. Электрическая мощность РБМК - 1000 Мвт. АЭС с реакторами РБМК составляют заметную долю в атомной энергетике. Так, ими оснащены Ленинградская, Курская, Чернобыльская, Смоленская, Игналинская АЭС.  Рис.5. Схема РБМК 2.3. Реактор на тяжелой воде В Канаде и Америке разработчики ядерных реакторов при решении проблемы о поддержании в реакторе цепной реакции предпочли использовать в качестве замедлителя тяжелую воду.  Рис.6. схема реактора на тяжелой воде У тяжелой воды очень низкая степень поглощения нейтронов и очень высокие замедляющие свойства, превышающие аналогичные свойства графита. Вследствие этого реакторы на тяжелой воде работают на необогащенном топливе, что позволяет не строить сложные и опасные предприятия по обогащению урана. 2.4. Реактор с шаровой засыпкой В реакторе с шаровой засыпкой активная зона имеет форму шара, в который засыпаны тепловыделяющие элементы, также шарообразные. Каждый элемент представляет из себя графитовую сферу, в которую вкраплены частицы оксида урана. Через реактор прокачивается газ - чаще всего используется углекислота СО2. Газ подается в активную зону под давлением и впоследствии поступает на теплообменник. Регулирование реактора осуществляется стержнями из поглотителя, вставляемыми в активную зону.  Рис.7.Схема реактора с шаровой засыпкой 2.5. Реактор на быстрых нейтронах Реактор на быстрых нейтронах очень сильно отличается от реакторов всех остальных типов, у него нет замедлителя. Его основное назначение - обеспечение расширенного воспроизводства делящегося плутония из урана-238 с целью сжигания всего или значительной части природного урана, а также имеющихся запасов обедненного урана.  Рис.8.Схема реактора на быстрых нейтронах В настоящее время реакторы на быстрых нейтронах широкого распространения не получили, в основном из-за сложности конструкции и проблемы получения достаточно устойчивых материалов для конструкционных деталей. В России имеется только один реактор такого типа (на Белоярской АЭС). Считается, что такие реакторы имеют большое будущее. Заключение Если подводить итог, то стоит сказать следующее. Реакторы ВВЭР достаточно безопасны в эксплуатации, но требуют высокообогащенного урана. Реакторы РБМК безопасны лишь при правильной их эксплуатации и хорошо разработанных системах защиты, но зато способны использовать малообогащенное топливо или даже отработанное топливо ВВЭР-ов. Хорошие устройство реакторов на тяжелой воде, но дорого добывать тяжелую воду. Технология производства реакторов с шаровой засыпкой еще недостаточно хорошо разработана, хотя этот тип реакторов стоило бы признать наиболее приемлемым для широкого применения, в частности, из-за отсутствия катастрофических последствий при аварии с разгоном реактора. За реакторами на быстрых нейтронах - будущее производства топлива для ядерной энергетики, эти реакторы наиболее эффективно используют ядерное топливо, но их конструкция очень сложна и пока еще малонадежна. Литература 1.Мякишев Г.Я. Физика.11 класс: учеб.для общеобразоват.учреждений: базовый и профил.уровни / Г.Я.Мякишев, Б.Б.Буховцев, В.М. Чагугин; под ред. В.И. Николаева, Н.А. Парфентьевой. – 17-е изд., М.:Просвещение,2008 2. Дементьев Б.А. Ядерные энергетические реакторы. М., 1984 3. Робертсон Б. Современная физика в прикладных науках. М., 1985 |
